玩一个开关电源和快充模块

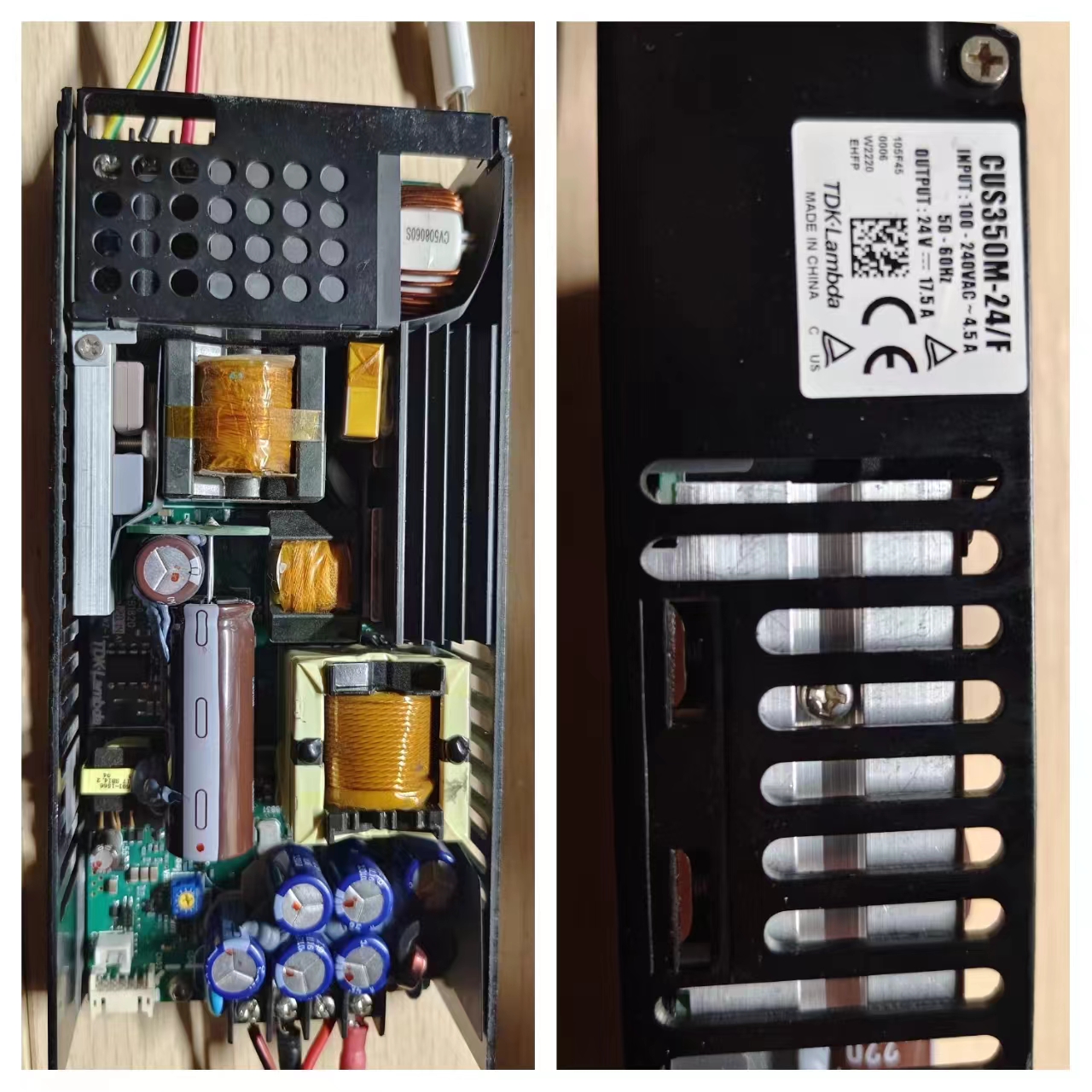

闲鱼搞了一个TDK的开关电源，做工相当不错，去官网查了一下资料，非常详细，PDF文档有几十页。这个系列主要是用在医疗设备上的，查了一下价格确实是非常的“工业”，相较之下金升阳都挺有性价比了哈哈。目前个人水平有限，对这个电源也看不出更多的道道，等知识储备量到了之后再来分析一下这款高端电源。

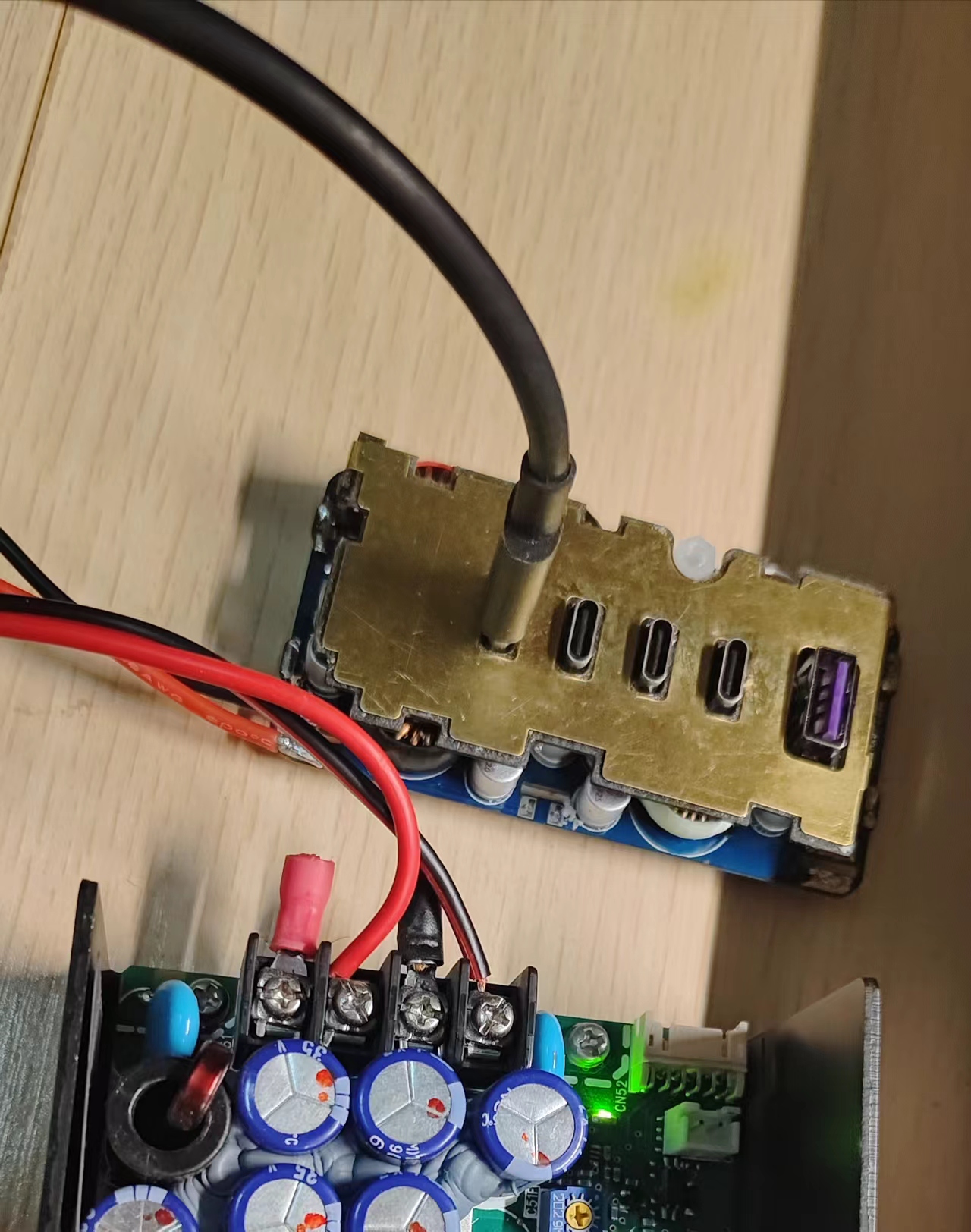

用来给绿联闪充湃300W氮化镓的拆机板供电，因为电源是24V的，所以快充板的28V档位就没法用了，原产品的DC部分好像是29.5V的，查了一下C1口的SW3566H快充芯片输入电压范围3—32V。不过我手里目前也没有需要这个档位的设备，而且这个档对线材也有要求。能双口独立输出100W已经非常够用了。

这块板是4C＋1A的设计，用了四个快充芯片，只有C1可以输出140W，并向下兼容，C2/C3都有最高输出100W的能力。都是智融的方案，C1口是SW3566H，C2和C3是一颗SW3516P，C4和A口是分别一颗SW3526。

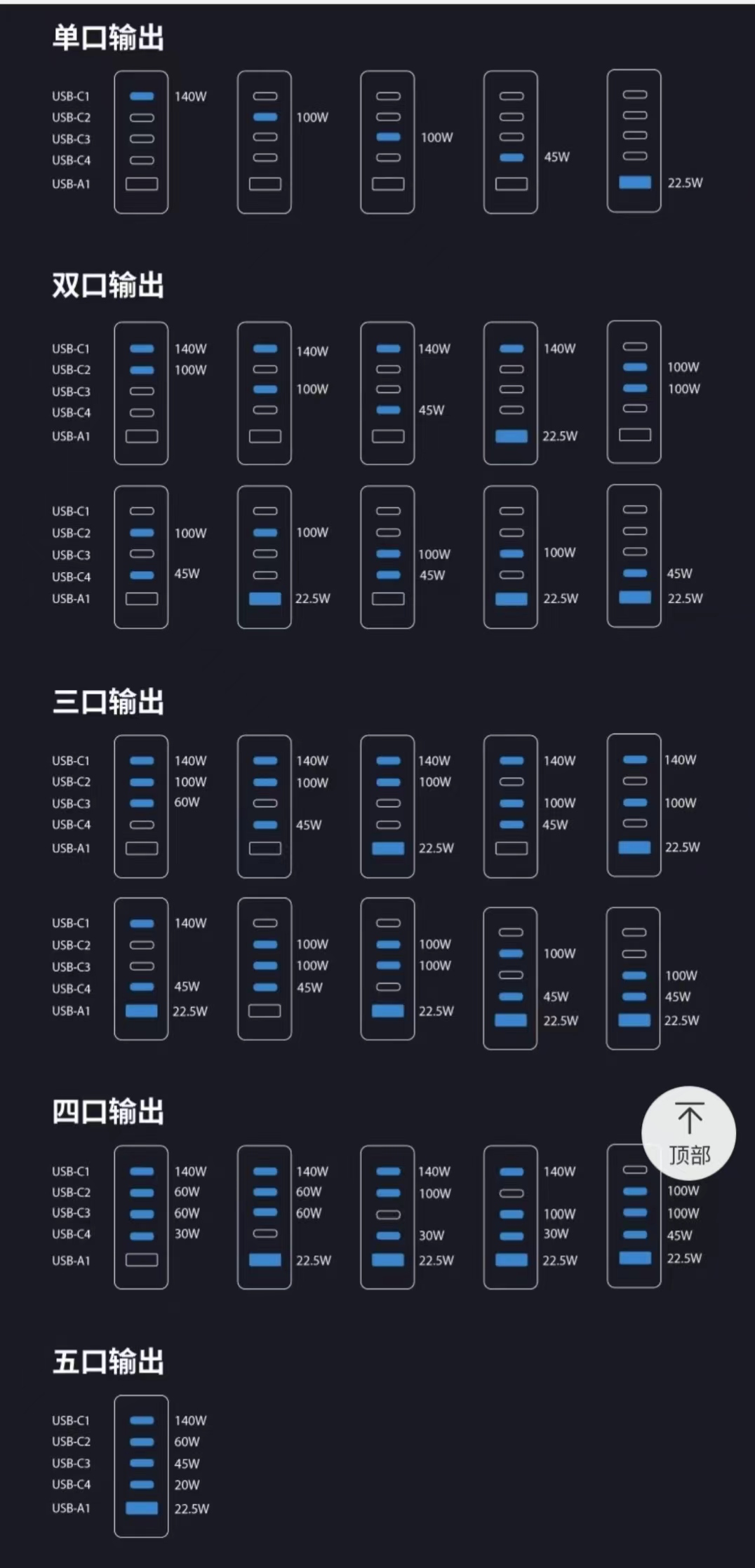

具体的功率分配策略还挺复杂，官方有一个各种情况下的功率分配表。

这块板有个很好的功能是五口独立输出且插入新设备不会重启进行协议握手，这就是采用独立快充芯片的好处。

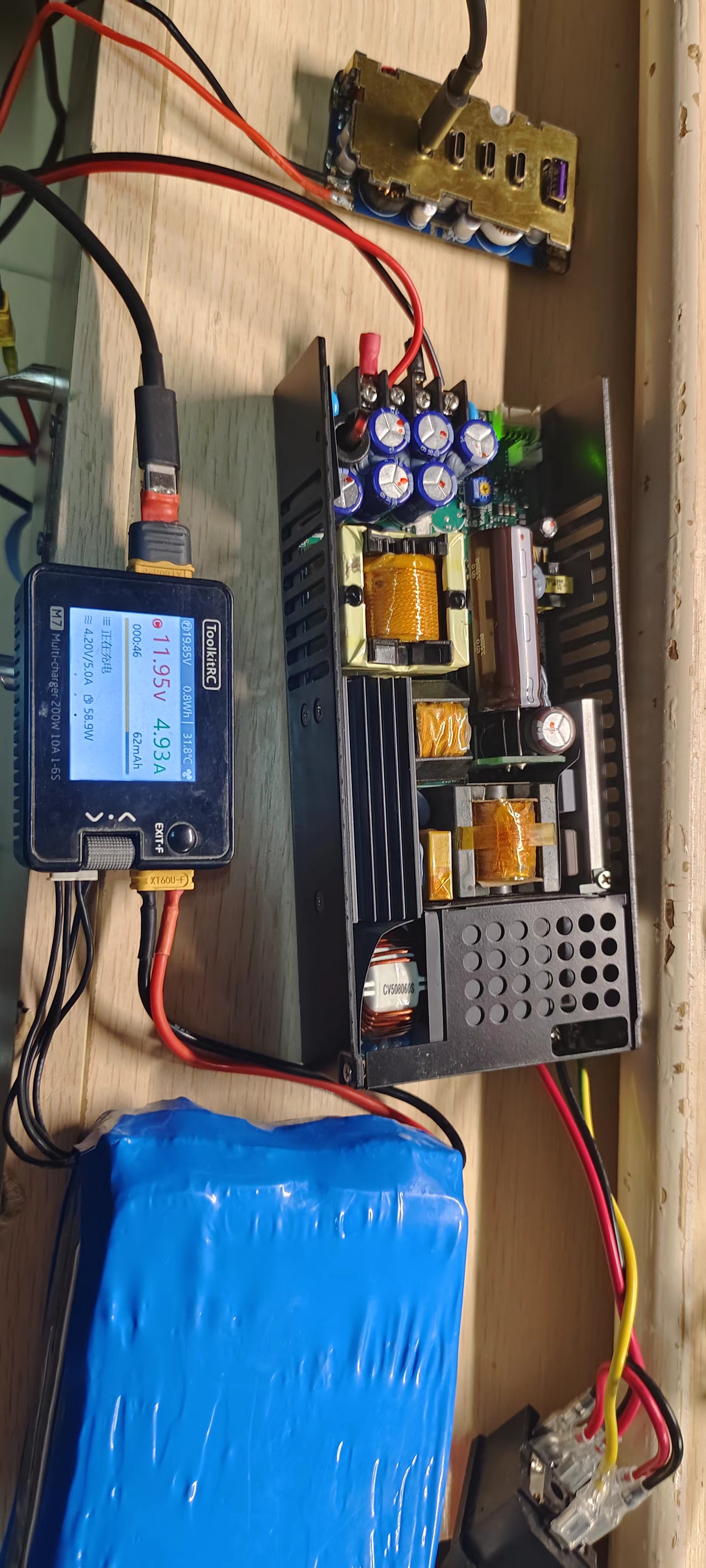

接个XT60头可以直接插6S航模电池，在外场给其他设备供电或者给电池放电都不错。

按照目前我个人的需求，有这个模块基本就不用再去折腾其它PD充电器了。

--2024.12.22更新--

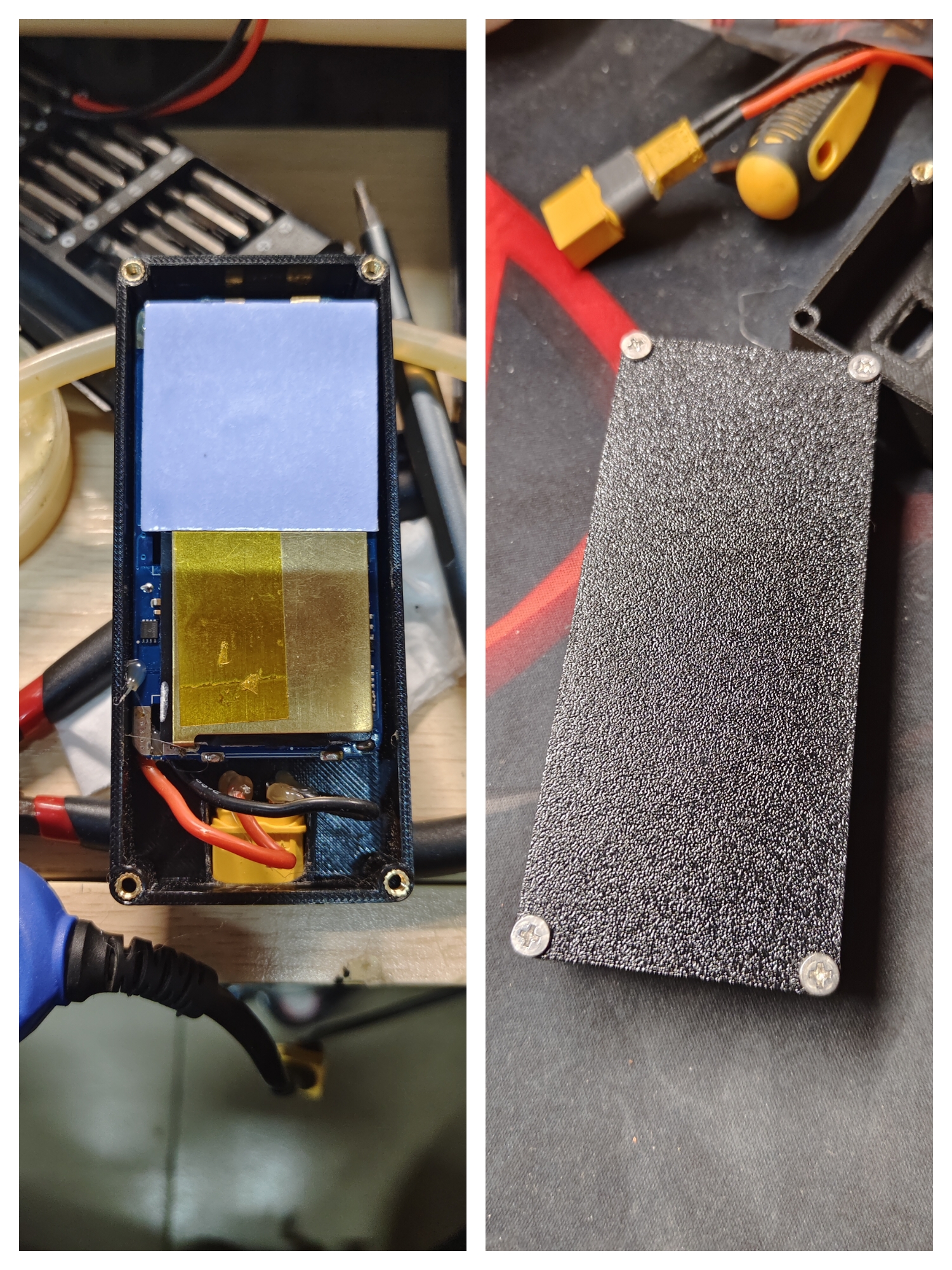

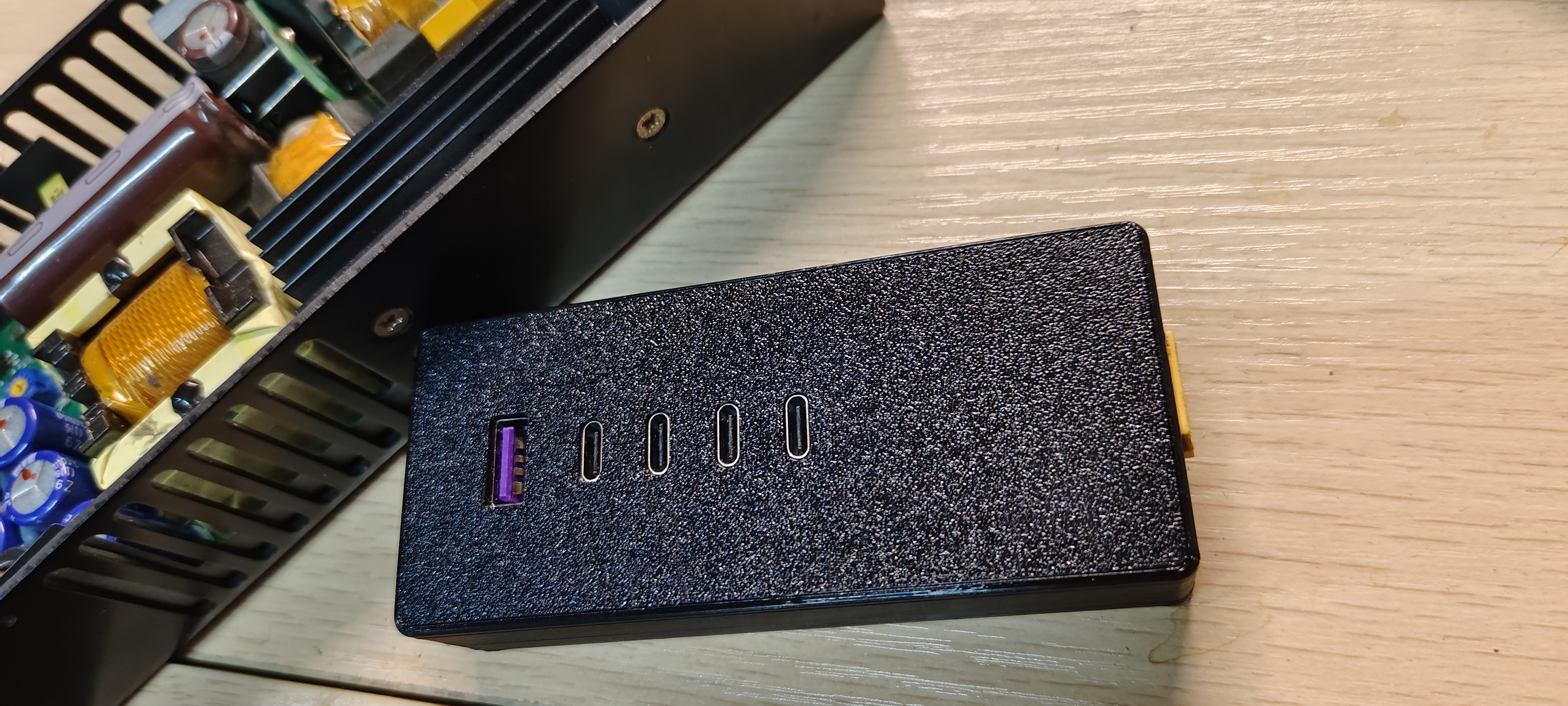

打印了一套外壳，后盖用嵌入壳体的热熔螺母固定，模块背面贴导热垫，组装起来看着规整多了。
